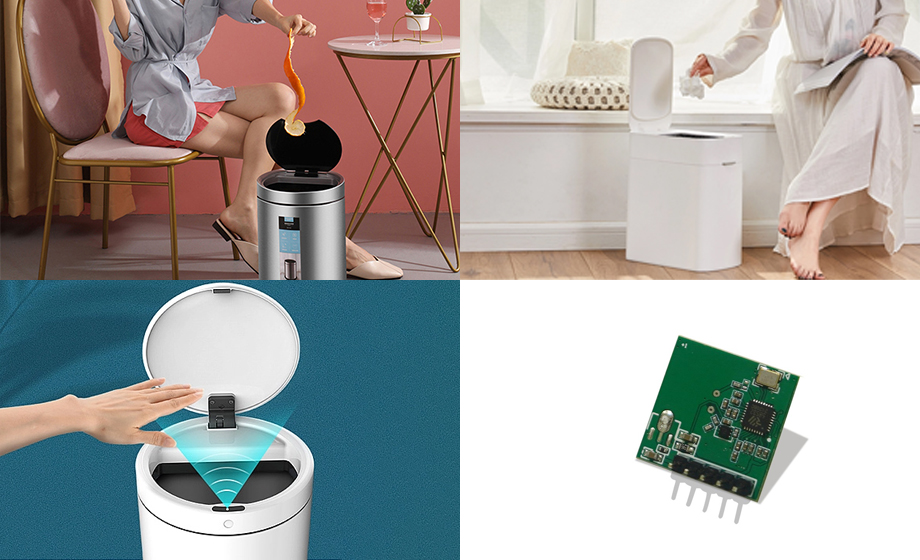

低功耗雷達模塊檢測智能垃圾桶開蓋觸發，智能垃圾桶是智能城市概念下的一種細分產品，其大優勢在于智能。前端還可以通過安裝各種傳感器、檢測溫度、濕度、氣味、煙霧等方法，實現自動溢出報警功能。換句話說，這個垃圾桶可以自動感知垃圾桶是否裝滿垃圾，提醒衛生人員及時清理垃圾桶。
開發的雷達模塊實現了垃圾分類的智能化和免接觸性。它可以為垃圾桶提供兩種測試方案（自動開蓋測試+垃圾桶中的物體位置高度測試）。低功耗雷達模塊產品已安裝并應用于許多城市的垃圾桶。它不僅可以在垃圾數量達到80%后，實時與垃圾清除車進行數據分配和對接，從而實現垃圾收集和運輸?shù)臒o縫對接。
一、構成和功能智能垃圾桶系統
系統組成
無人智能清運(實時監控垃圾量)，光伏供電系統(IoT物聯網監控系統)，消殺系統(5G數據傳輸)。
光伏系統：為測量、通訊、聲光、光電等系統供電。
殺滅系統：有效緩解易腐垃圾腐爛速度，減少垃圾桶內垃圾腐爛產生的異味，通過產品自制的殺滅系統殺滅各種垃圾腐爛細菌。
物聯網信息采集系統：產品配備物聯網系統，通過系統查看產品的分布位置信息.垃圾桶充滿信息.故障記錄.實時監控垃圾數量。
智能開蓋系統：該產品配備了自動開蓋系統。當居民投入垃圾時,他們會自動感應的雷達垃圾箱，打開垃圾桶蓋，有效地避免手接觸垃圾桶，減少接觸和傳播的細菌，提高居民的舒適的垃圾交付。
標準垃圾桶：產品可與標準240L垃圾桶匹配，可升級安裝在原垃圾桶位置，采用組合結構，安裝簡單，原桶位置，使垃圾分類易于推廣和推廣。
宣傳系統：產品可以配置垃圾分類宣傳或其它商業宣傳的LED廣告屏或廣告牌。
監控系統：產品可與城市信息化管理系統配備遠程視頻監控系統。
無人駕駛智能清潔和運輸：產品配備了物聯網系統，可以升級為5g數據傳輸，并與無人駕駛垃圾清潔和運輸車實時連接。在垃圾桶溢出狀態下，是構建智能社區的佳匹配設備。
二、業務邏輯智能垃圾桶
1.在垃圾桶附近檢桶附近，垃圾桶蓋自動打開。
2.投放信息完成后，垃圾桶蓋會自動關閉，垃圾余量測量也會被打開。
3.向遠程數據管理系統發送垃圾剩余信息。
4.系統判斷哪些垃圾箱可以根據垃圾桶溢出的信息收集。
5.規劃收集路徑，車輛收集垃圾箱已達到滿溢標準。
三、在智能垃圾桶中實現雷達的應用
1.垃圾桶智能開蓋系統：產品配備自動開蓋系統。當居民投入垃圾時，他們會自動打開垃圾桶蓋，有效避免雙手接觸垃圾桶，減少細菌的接觸和傳播，并通過垃圾亭上的低功耗雷達模塊自動感應提高居民垃圾投放的舒適性(探測前方人員，傾斜安裝，檢測身高超過130cm的人員)。
2.垃圾桶內垃圾庫存檢測系統：雷達自動檢測垃圾量，安裝在垃圾桶內的垃圾桶蓋上，正對著下面的檢測。當垃圾量達到80%時，可以與垃圾清運車實時分發對接，垃圾收集和運輸可以無縫連接。
四、低功耗雷達模塊方案優勢
1.識別黑色垃圾的距離：3-8m。
2.支持電池供電，功耗低<0.05W。
3.安裝和集成的重量小于一元硬幣。
4.準確實時測量4.100Hz高頻，可配置參數。
5.探測角2°，防止過寬接觸筒壁造成誤報。
6.即插即用，消費價格。
7.人眼安全得到滿足。
8.可以添加防護外殼的模組結構。
智能垃圾管理有助于降低垃圾管理的總收集和運輸成本近50%。這將促進未來垃圾收集的方式更加智能化和合理化，并為前端傳感器提供必要的條件，以檢測垃圾殘余從而為合理性提供必要的條件。
五、實際案例雷達智能垃圾桶
智能垃圾站用于垃圾分類，分為廚房垃圾。危險垃圾、可回收垃圾和其他四種垃圾，共有四個垃圾桶。每個垃圾桶上方都有一個自動打開和關閉的蓋子。蓋子后面的支架是每個蓋子的控制單元，電機、電路板等內部集成。整個智能垃圾站通過支架頂部的太陽能電池供電，8個低功耗雷達模塊用于一套設備。
自動開蓋檢測：根據雷達的距離變化，通過上向下檢測的，檢測是否有人靠近垃圾桶。當人們離開時，雷達模塊距離變化后，蓋子會自動關閉。安裝在2m左右的高度，傾斜約45度，傾斜向下檢測，工作頻率為10Hz，需要響應的距離為1.1-1.8m。站在垃圾桶前的兒童(1.3m左右身高)和成人可以準確響應。
桶內物體高度檢測：垃圾桶內的垃圾高度通過蓋子內的雷達檢測。垃圾桶高度約為90厘米。如果桶內垃圾幾乎溢出（容量約為80%），系統將向終端發出警告，提醒特定垃圾桶清空。
六、適用場所：
1.住宅建筑：家庭。
2.城市建筑：商場.大廈。
3.公共建筑：學校.機場.醫院。
4.其他：街道。
